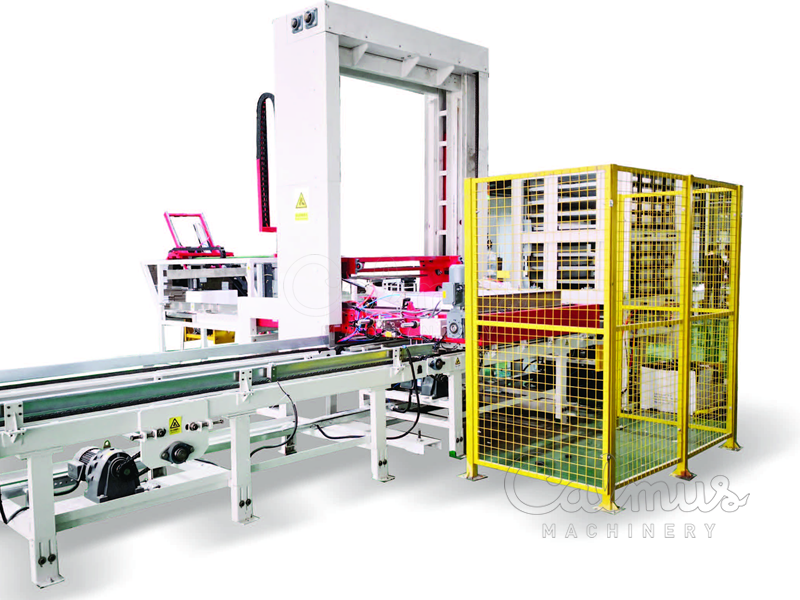

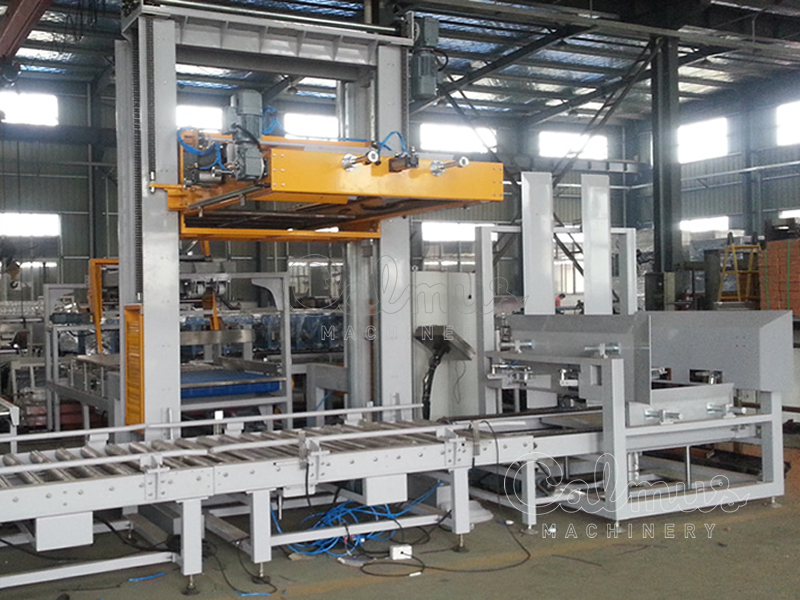

Высокоскоростной рядный паллетайзер с толкающей подачей
Это высокоэффективный низкоуровневый автоматический паллетайзер, предназначенный для автоматической укладки различных видов упаковки на поддоны в соответствии с заданными схемами. Помимо герметичных картонных коробок, данный паллетайзер также подходит для продукции в плёночной упаковке (например, бутылки в термоусадочной плёнке) и продукции в мешках.
Паллетайзер принудительно поворачивает или транспортирует коробки в соответствии с заданной схемой для выполнения сортировки и выравнивания. Когда формируется ряд коробок, подающий конвейер с помощью пневмоцилиндра выталкивает их в подъёмное устройство. Этот процесс повторяется для последующих рядов до полного формирования слоя. Затем подъёмник поднимает отсортированный слой, перемещает его вперёд к верхней части паллетайзера и аккуратно размещает на поддоне или предыдущем слое, формируя автоматизированный штабель. Паллетайзер использует частотный двигатель и цепи для выполнения подъёма, опускания и перемещения вперёд (или назад). Когда поддон достигает требуемого количества слоёв, машина подаёт сигнал для выталкивания готового штабеля из секции паллетизации, после чего штабель транспортируется к назначенному месту через выходной конвейер.
Данный паллетайзер оснащён сенсорным ПЛК-контроллером и прост в управлении.

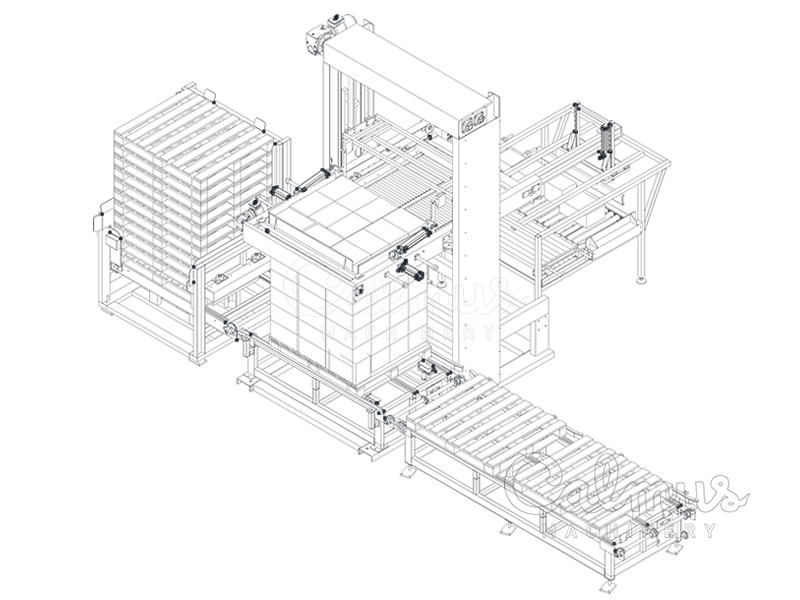

Компоненты оборудования:
1. Податчик с сортировкой коробок
Сортирует коробки по заданной схеме и подаёт их на следующий этап.
2. Паллетайзер для коробок
Собирает отсортированные коробки, поднимает их и размещает на поддоне в требуемом порядке.
3. Накопитель и податчик поддонов (опция)
Может хранить 5-8 пустых поддонов и подаёт их в паллетайзер согласно настройкам ПЛК.
4. Выходной конвейер для загруженных поддонов
Транспортирует заполненные поддоны в назначенное место.
Материалы:
Рама: сталь SS41
Оси: сталь S45C
Корпус контроллера: сталь SS41
Направляющая пластина: сталь SS41
Технические характеристики:
Тип: портальный низкоуровневый с рядной подачей
Производительность: 10-13 коробок/мин
Применимая продукция: коробки, плёночная упаковка, мешки и кирпиобразные изделия
Допустимые габариты продукции: Д150-1200мм, Ш100-1200мм, В100-600мм
Допустимые габариты поддона: Д1000-1300мм, Ш1000-1300мм
Питание: 3 фазы, напряжение по заказу, 8 кВт
Сжатый воздух: 5-6 бар, 500NL/мин
Габариты машины: 2300×5200×1350мм
Вес машины: 4000 кг
Дополнительно паллетайзер может комплектоваться устройством для укладки антискользящих листов, которое размещает антискользящий лист на каждом слое продукции.
